Kapitel 2 av 10
Delarna
Innan Albin kopplar något går han igenom delarna.
Teknik åk 7–9
Lampprojektet: programmera en lampa med Arduino
Se
Orden i filmen
Arduino Uno
En liten dator som kör ditt program. Längs kanterna sitter pinnar där du kopplar in delar.
Kopplingsdäck
också kallad breadboard
En platta med hål där du kopplar ihop delar utan att löda. Hålen hänger ihop i rader.
Tryckknapp
Leder ström mellan sina ben när du trycker ned den.
Motstånd
också kallad resistor
Bromsar strömmen. I den här kretsen håller det pin 4 på 0 volt tills någon trycker.
LED-slinga
också kallad LED-strip
Fyra lampor på rad. Varje lampa kan lysa i vilken färg som helst. Färgerna skickas från Arduinon genom en enda datakabel.
Kraftskena
Den långa raden längs kopplingsdäckets kant. Alla hål i den hänger ihop.
5 volt
också kallad plus, 5V
Pluspolen. Arduinon ger 5 volt på pinnen som heter 5V.
Ground
också kallad jord, GND, minus
Minuspolen, 0 volt. Strömmen behöver en väg tillbaka till ground.
Pin
också kallad stift, port
En anslutning på Arduinon med ett nummer. Programmet kan läsa av en pin eller skicka ut en signal på den.
Data
Signalen som bär information, till exempel vilken färg lamporna ska ha eller om knappen är nedtryckt. Albin använder gröna kablar för data.
Se
Knappen inifrån
Knappen har fyra ben: 1a, 1b, 2a och 2b. Tryck på den och se vilka ben som hänger ihop.
Uppe: 1a–1b och 2a–2b hänger ihop.
Se

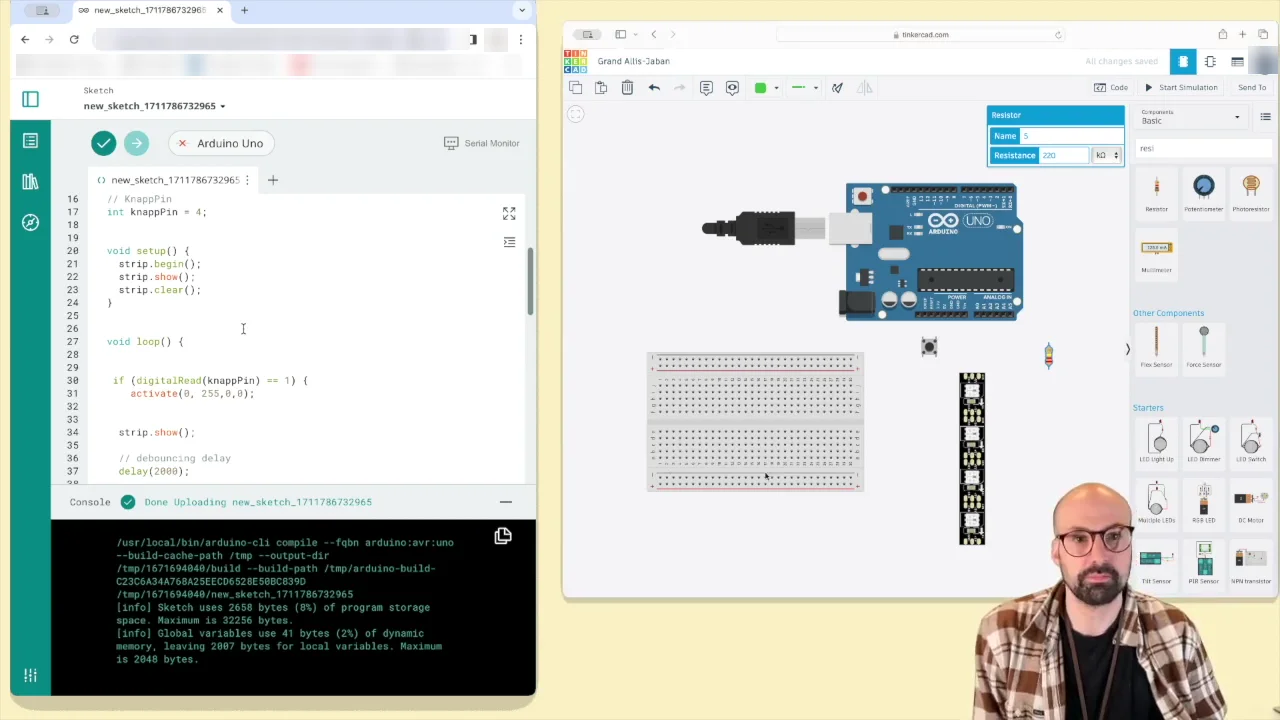

Albin visar delarna
0:56 i filmen0:00 av 0:21
Pröva
Hitta delarna i Albins simulator
Uppdrag 1 av 5
Tryck på Arduinon
Håll pekaren över bilden, eller tryck och håll med fingret.
Förklara
Med egna ord
Börja med
