Kapitel 5 av 10
Knappens tre ben
Tre av knappens fyra ben ska kopplas: ett till ground genom ett motstånd, ett till 5 volt och ett till pin 4. Det fjärde behövs inte.
Teknik åk 7–9
Lampprojektet: programmera en lampa med Arduino
Se

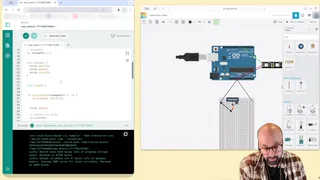

Motståndet till ground
3:35 i filmen0:00 av 0:43
Kopplingsdäcket vid 3:35
Pin 4 flyter
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| 5V | Plusskenan till höger, rad 30 | svart |
Tryck på en del eller kabel för att se när Albin kopplade den.
Pröva
Utan motstånd
Titta på lampan och på pin 4 medan motståndet är borta.
Mål Ta bort motståndet och se vad som händer med pin 4. Sätt sedan tillbaka det.
Pin 4 0
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart | |
| 5V | Plusskenan till vänster, rad 30 | röd | |
| Hål 30g (ben 2b:s rad) | Plusskenan till vänster, rad 26 | röd | |
| Hål 28d (ben 1a:s rad) | Pin 4 | grön |
Se

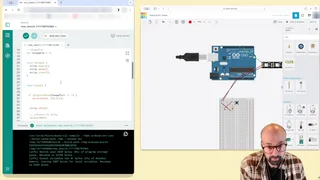

Andra benet till 5 volt
4:18 i filmen0:00 av 0:43
Kopplingsdäcket vid 4:18
Pin 4 flyter
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| 5V | Plusskenan till höger, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart |
Tryck på en del eller kabel för att se när Albin kopplade den.
Pröva
5 volt till ben 2b
Använd en röd kabel.
Mål Koppla ben 2b:s rad till plusskenan.
Pin 4 flyter
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart | |
| 5V | Plusskenan till vänster, rad 30 | röd |
Se

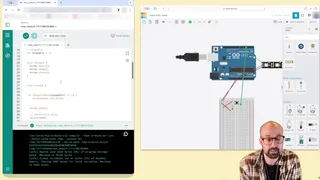

Signalbenet till pin 4
5:02 i filmen0:00 av 0:35
Kopplingsdäcket vid 5:02
Pin 4 flyter
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart | |
| 5V | Plusskenan till vänster, rad 30 | röd | |
| Hål 30g (ben 2b:s rad) | Plusskenan till vänster, rad 26 | röd |
Tryck på en del eller kabel för att se när Albin kopplade den.
Pröva
Pin 4
Använd en grön kabel. Tryck sedan på knappen i simulatorn eller på lampan.
Mål Koppla ben 1a:s rad till pin 4.
Pin 4 flyter
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart | |
| 5V | Plusskenan till vänster, rad 30 | röd | |
| Hål 30g (ben 2b:s rad) | Plusskenan till vänster, rad 26 | röd |
Pröva
Frysjakten
Spela i slow motion, stega bildruta för bildruta och frys bilden precis när det händer.
0 av 3 frysta
Frys bilden när den svarta kabeln sitter fast i båda ändar.
Tangenter: ← → en bildruta, med Skift en sekund · ↑ ↓ hastighet · F fryser · G förstoringsglas
Förklara
Med egna ord
Börja med
