Kapitel 6 av 10
Hela kretsen
Albin går igenom kopplingen en gång till.
Teknik åk 7–9
Lampprojektet: programmera en lampa med Arduino
Se
Sammanfattning
5:38 i filmen0:00 av 0:45

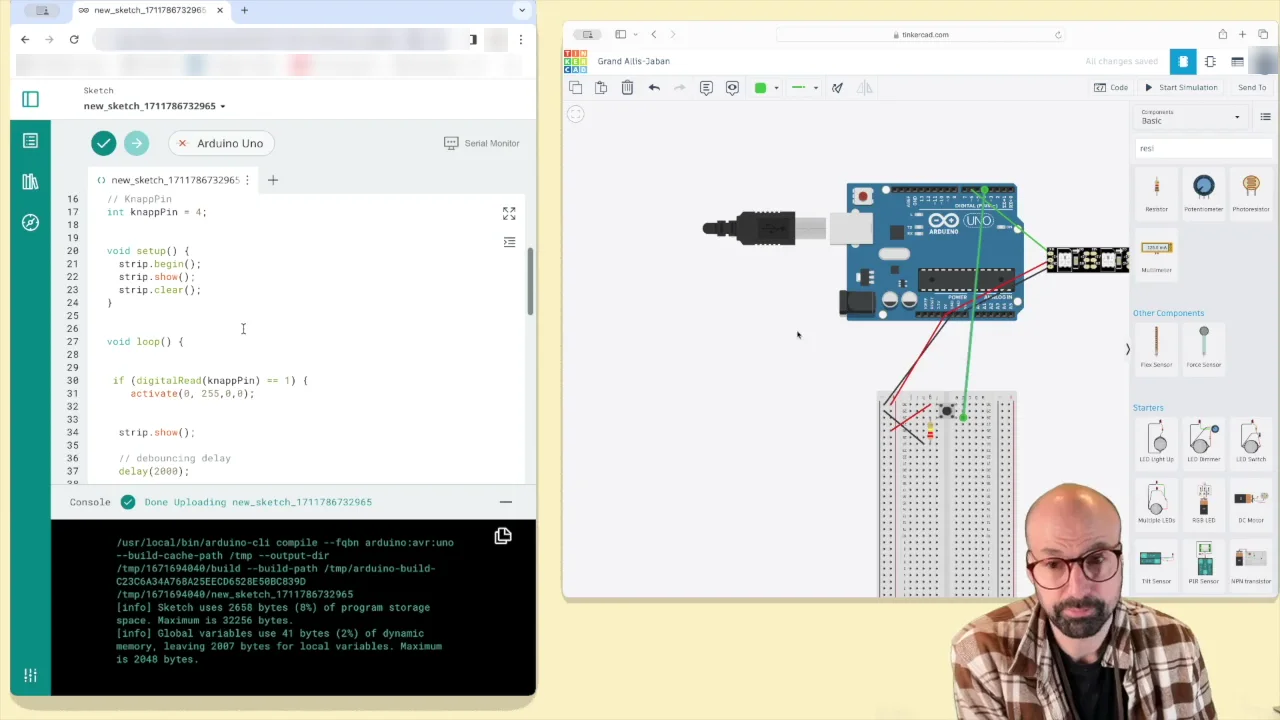

Kopplingsdäcket vid 5:38
Pin 4 0
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| LED-slingans In | Pin 6 | grön | |
| LED-slingans +5V | 5V | röd | |
| LED-slingans GND | GND på Arduinon | svart | |
| GND på Arduinon | Minusskenan till vänster, rad 30 | svart | |
| Hål 24h (motståndets rad) | Minusskenan till vänster, rad 29 | svart | |
| 5V | Plusskenan till vänster, rad 30 | röd | |
| Hål 30g (ben 2b:s rad) | Plusskenan till vänster, rad 26 | röd | |
| Hål 28d (ben 1a:s rad) | Pin 4 | grön |
Tryck på en del eller kabel för att se när Albin kopplade den.
Pröva
Checklista
Stämmer din krets med Albins sammanfattning?
Pröva
Ordna klippen
Sex korta klipp ur filmen ligger i fel ordning. Lägg dem i den ordning Albin byggde. Spela din ordning och se om bygget hänger ihop.
Ben 1a till pin 4
Motståndet sätts i
Knappen på kopplingsdäcket
Ben 2b till plus
Data till pin 6
Kopplingsdäcket vrids
Hoppar kretsen fram och tillbaka mellan klippen ligger något i fel ordning.
Pröva
Bygg ur minnet
Titta i filmen först när du har provat.
Mål Bygg hela kretsen.
Pin 4 flyter
Slingan är mörk. Slingans In sitter inte i pin 6.
| Från | Till | Färg | Åtgärd |
|---|---|---|---|
| Inga kablar än. | |||
Stöd: ordna byggstegen först
Flera ordningar fungerar.
Dra stegen i ordning. Med tangentbordet: mellanslag lyfter och släpper, pilarna upp och ned flyttar och Enter byter yta.
Steg 9
- Sätt knappen helt på ena halvan av brädan.
- Sätt knappen över mittspåret.
- Koppla ben 1a direkt till 5V.
- Koppla ben 2b:s rad till plusskenan.
- Koppla GND till minusskenan och 5V till plusskenan.
- Sätt motståndet i ben 1b:s rad och koppla dess andra rad till minusskenan.
- Koppla slingans +5V till 5V (röd) och GND till GND (svart).
- Koppla slingans In till pin 6 med en grön kabel.
- Koppla ben 1a:s rad till pin 4 med en grön kabel.
Din ordning 0
Dra steg hit, eller tryck på pilen vid en rad.
Spöklagret: din krets över Albins film
Sitter något i fel hål syns det som en förskjutning.
5:38
Se
Samma krets på tre sätt
Peka på en del i en av bilderna, så markeras den i de andra.
Förklara
Med egna ord
Börja med
