Koden i filmen

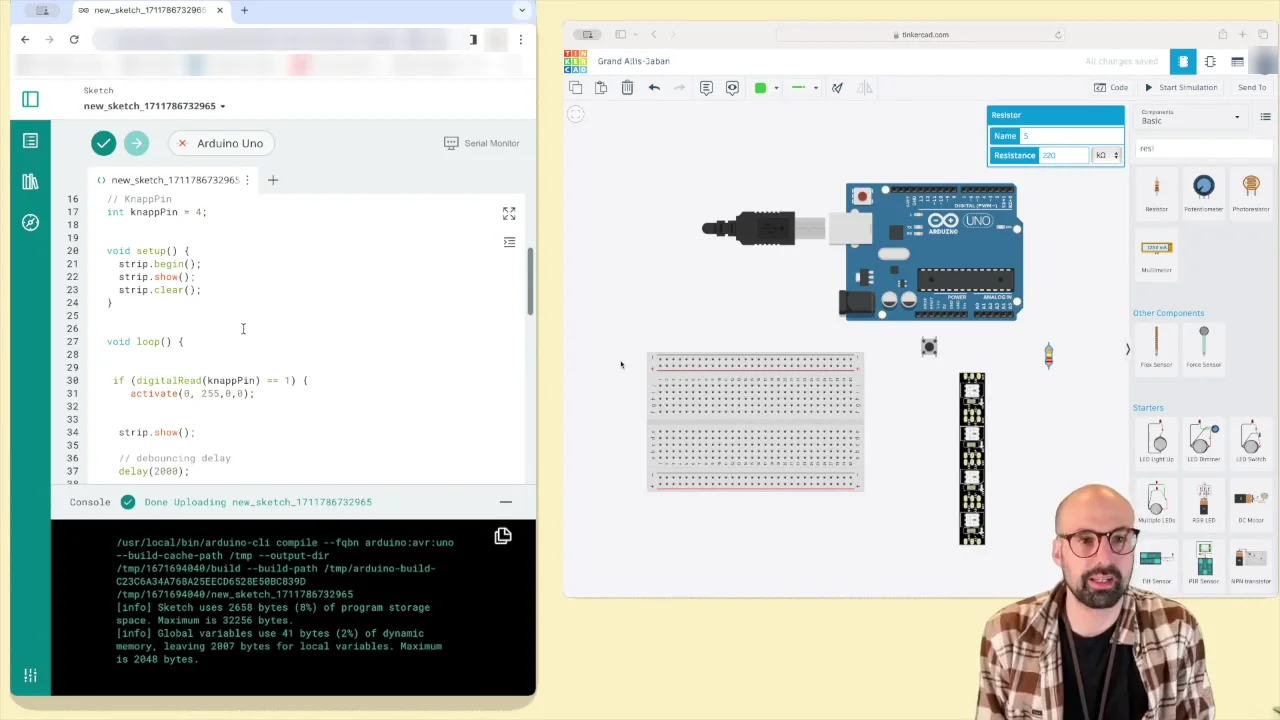

Skärmbild: Albins Arduinokod, rad 16–37, i editorn till vänster. Till höger kretssimulatorn innan något är kopplat. — Peka på en ring för att se vad det är.

Rad 1–15 och slutet syns inte i filmen. Början hämtar biblioteket för LED-slingan och beskriver activate(). Slutet släcker lampan.

Pröva

Förutsäg och kör

Förutsäg

Du trycker kort på knappen en gång. Hur länge tror du att lampan lyser?

Bara medan jag håller knappen nere Ungefär 2 sekunder Tills jag trycker igen

Blocken och koden är samma program.

Kodlabb

Kör Albins program

Tryck på Kör och sedan på knappen.

Visa ledtråd

Knappen sitter på bänken under koden. Håll den nere med musen, fingret eller mellanslag.
Titta på raden ”Nu körs rad …” medan lampan lyser.

när Arduinon startar som när gröna flaggan klickas

använd tilläggetLED-slinga

sättLED_PINtill konstant

Kommentar:LED-slingan: data i pin 6 och fyra lampor

sättANTALtill konstant

skapa LED-slingastripmedANTALlampor på pinLED_PIN

sättknappPintill

Kommentar:KnappPin

starta LED-slingan

visa färgerna på slingan

släck alla lampor i minnet

för alltid

omläs digital pinknappPin=då

activate

visa färgerna på slingan

väntamillisekunder

Kommentar:debouncing delay

släck alla lampor i minnet

visa färgerna på slingan

definieraactivatevantargb

Kommentar:Tänder lamporna en i taget i färgen (r, g, b)

upprepa förifråntillANTAL−1

sätt lampaitill färgfärgrödrgröngblåb

visa färgerna på slingan

väntavantamillisekunder

#include <Adafruit_NeoPixel.h>// LED-slingan: data i pin 6 och fyra lampor#define LED_PIN 6#define ANTAL 4Adafruit_NeoPixel strip(ANTAL, LED_PIN, NEO_GRB + NEO_KHZ800);// Tänder lamporna en i taget i färgen (r, g, b)void activate(int vanta, int r, int g, int b) {  for (int i = 0; i < ANTAL; i++) {    strip.setPixelColor(i, strip.Color(r, g, b));    strip.show();    delay(vanta);  }}// KnappPinint knappPin = 4;void setup() {  strip.begin();  strip.show();  strip.clear();}void loop() { if (digitalRead(knappPin) == 1) {    activate(0, 255,0,0);  strip.show();  // debouncing delay  delay(2000); } strip.clear(); strip.show();}

Tryck Esc och sedan Tabb för att lämna kodrutan.

Inga fel i koden.

Så läser du raden

Peka på ett block eller en rad i koden, eller tryck på Stega.

Konsol

Koden går att köra. Tryck på Kör för att ladda upp den.

Tidslinje

Kör programmet för att se tidslinjen.

Programmet är stoppat

Varv 00,00 s

D40knappen
D6data till slingan
A0 0
Lsläckt

Pröva

Undersök

Pröva

Bygg loop() igen

Pussel

Tre av raderna i högen hör inte hemma i programmet.

Dra raderna i ordning. Dra åt höger för indrag. Med tangentbordet: mellanslag lyfter och släpper, pilarna upp och ned flyttar, vänster och höger ändrar indraget och Enter byter yta.

Rader 12

strip.show();
strip.show();
}
delay(2000);
}
void loop() {
if (digitalRead(knappPin) = 1) {
delay(2);
activate(0, 255, 0, 0);
strip.clear();
if (digitalRead(knappPin) == 1) {
if (knappPin == 1) {

Ditt program 0

Dra rader hit, eller tryck på pilen vid en rad.

Förklara

Med egna ord

Förklara

Förklara rad 30 för en kompis: if (digitalRead(knappPin) == 1) {
